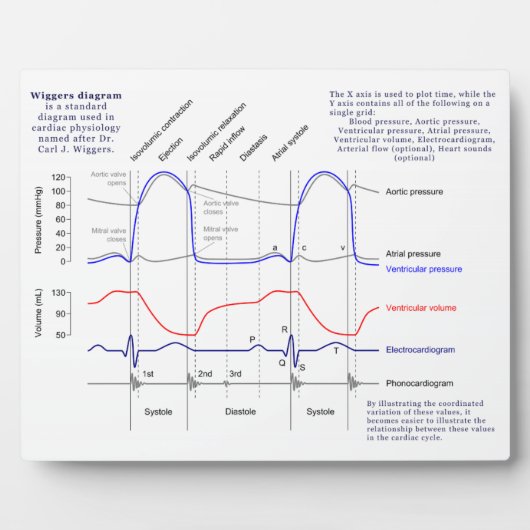

Een Wiggers-diagram is een standaarddiagram dat gebruikt wordt in hartfysiologie genoemd naar Dr. Carl J. Wiggers. De X-as wordt gebruikt om de tijd te ploegen, terwijl de Y-as alle volgende elementen op één raster bevat: Bloeddruk Aorta-druk Ventriculaire druk Atrige druk Ventriculair volume Electrocardiogram Arterial flow (optioneel) Hartgeluiden (optioneel) Door de gecoördineerde variatie van deze waarden te illustreren, wordt het gemakkelijker om het relatie tussen deze waarden in de hartcyclus te illustreren. Dit bestand is gelicentieerd onder de licentie Creative Commons Attribution-Share Alike 2.5 Generic. Auteur DanielChangMD herzag het oorspronkelijke werk van DestinyQx; opnieuw geplaatst als SVG door xavax
