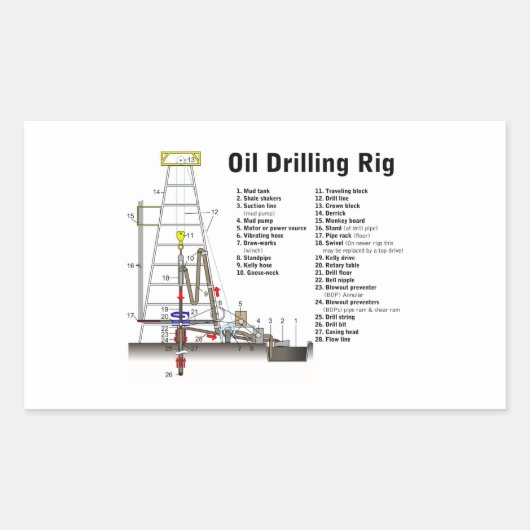

Sticker Rectangulaire Diagramme d'une tour de forage pétrolier

Foreuse pétrolière, simple illustration. Légende : * 1. Réservoir de boue * 2. Shale shakers * 3. Ligne d'aspiration (pompe à boue) * 4. Pompe à boue * 5. Moteur ou source d'énergie * 6. Tuyau de vibration * 7. Travaux de dessin (treuil) * 8. Tuyau * 9. Tuyau Kelly * 10. Oie-cou * 11. Bloc de voyage * 12. Ligne de forage * 13. Bloc de la Couronne * 14. Derrick * 15. Monkey board * 16. Stand (de tuyau de forage) * 17. Porte-tuyaux (plancher) * 18. Étalage (sur les plates-formes plus récentes, il peut être remplacé par un entraînement supérieur) * 19. Kelly drive * 20. Tableau Rotary * 21. Forage * 22. Pompe Bell * 23. Prédateur d'éruption (BOP) Annulaire * 24. Blowout empêters (BOPs) tube ram & cisaillement ram * 25. Chaîne d'exploration * 26. Bout d'exploration * 27. Tête de caisson * 28. Ligne de flux http://commons.wikimedia.org/wiki/File:Oil_Rig_NT8.svg
