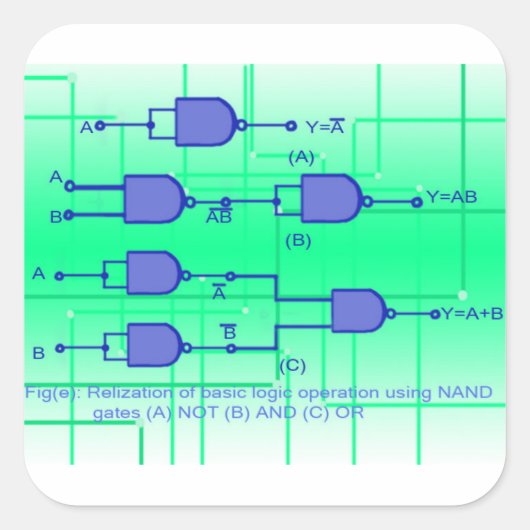

Sticker Carré NAND Gate

Dans l'électronique numérique, une porte NAND (négative-AND) est une porte logique qui produit une sortie qui n'est fausse que si toutes ses entrées sont vraies ; ainsi, sa sortie est complémentaire à celle de la porte AND. Une sortie FAIBLE (0) ne donne des résultats que si les deux entrées de la porte sont HAUTES (1); si une ou les deux entrées sont FAIBLES (0), une sortie HAUTE (1) donne des résultats. Il est fabriqué à l'aide de transistors. Selon le théorème de De Morgan, AB=A+B, une porte NAND est équivalente à des onduleurs suivis d'une porte OR.
